ASTM A252 Gr.2 EFW / LSAW Popis ocelové trubky
ASTM A252 GR2 je standard pro svařované piloty ocelových trubek vyvinutý Americkou společností pro testování a materiály (ASTM). Nejnovější verze je ASTM A252/A252M-22. Jmenovitý průměr trubky (NPS) je obvykle mezi 8 a 142 (přibližně 219 mm až 3620 mm), přičemž konkrétní rozměry jsou uvedeny v ANSI B36.10. Svařované trubky A252 GR2 se používají hlavně v inženýrství hlubokých základů, jako jsou pilotové základy mostů, základy výškových budov a podpěry přístavů a doků.

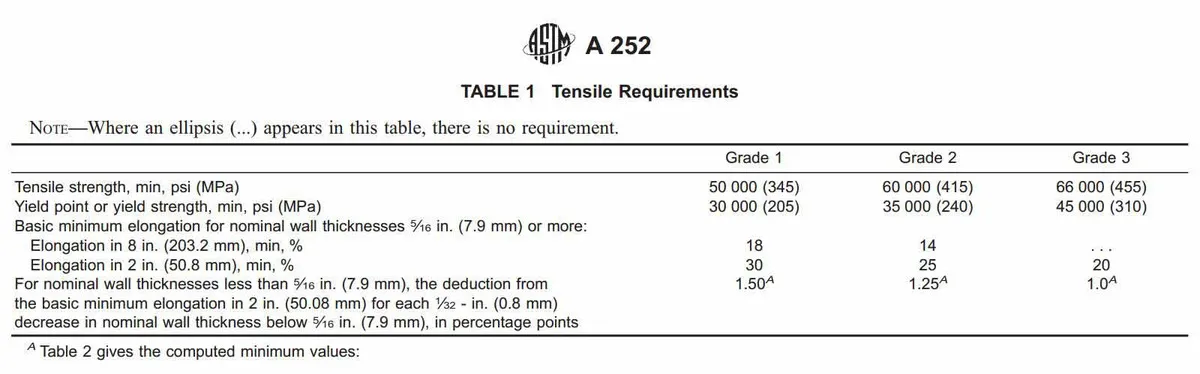

Požadavky na tah trubky A252 GR2 LSAW

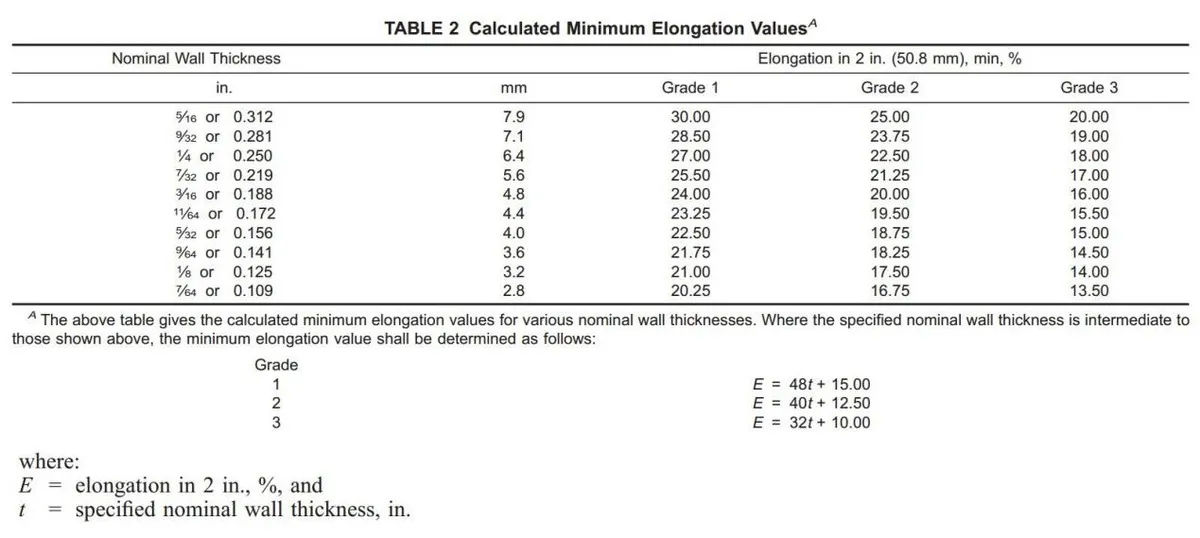

Vypočítané hodnoty minimálního prodloužení efw trubky A252 GR2
Test a kontrola
| Kategorie inspekce | Testovací položka | Standardní požadavek GR2 | Inženýrský význam |
|---|---|---|---|
| Destruktivní testy | Hydrostatický test | Tlak Větší nebo rovný 5 MPa, vydržte 5 s bez úniku | Ověřuje těsnění a odolnost vůči tlaku |
| Test zploštění | Žádná prasklina ve svaru při 1/3 průměru trubky | Kontroluje houževnatost svaru a pevnost spoje | |
| Test ohybu | Žádné praskliny Větší nebo rovné 3 mm po ohnutí o 180 stupňů | Simuluje stres při beranění | |
| Mechanické vlastnosti | Zkouška tahem | Mez kluzu větší nebo rovna 290 MPa, pevnost v tahu větší nebo rovna 415 MPa | Zajišťuje nosnost základů |
| Charpyho nárazový test (volitelné) | Pouze pokud kupující požaduje (povinné pro GR3) | Vyhodnocuje houževnatost při nízkých{0}}teplotách | |
| Rozměrové kontroly | Tolerance OD/tloušťky stěny | Vnější průměr: ±0,75 %, hmotnost: ±10 % | Zajišťuje přesnost uložení betonové piloty |
| Přímost | Odchylka menší nebo rovna 3 mm na 3 m délky | Ovlivňuje svislost během instalace |
Balení a expedice
