Představení produktu

Rozměry a hmotnost kovaného závitového kolena jsou navrženy v normě ASME B16.11 a v typech rovné a redukční koleno, zásuvka/zásuvka a zásuvka/zásuvka, koleno 90 a 45 stupňů. Jejich velikost je od 1/8" do 4" a umožňují tlak ve třídě 2000, 3000 a 6000. Ve srovnání s kolenem na tupo má dva úhly, 90 stupňů a 45 stupňů. Závitové koleno ASME je ve skutečnosti tvarovka, která se instaluje mezi dvě délky trubky nebo trubky, aby bylo možné měnit směr toku.

ASME B16.11 kovaná šroubení pro kolena se závitem

Tvar závitu

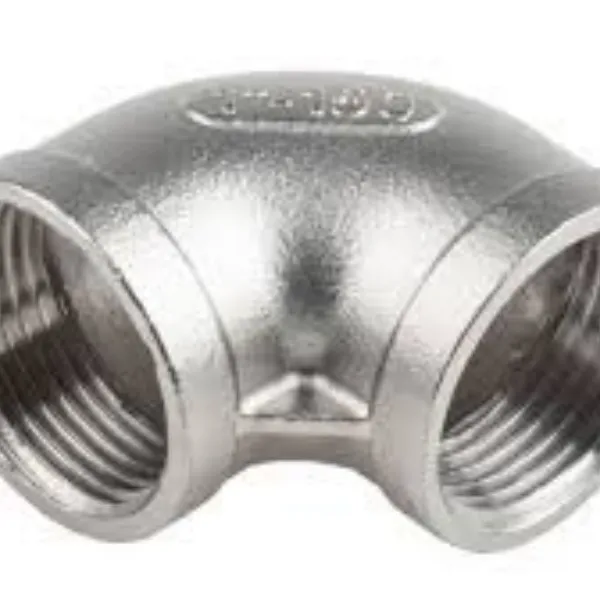

Samice - Loket s vnitřním závitem

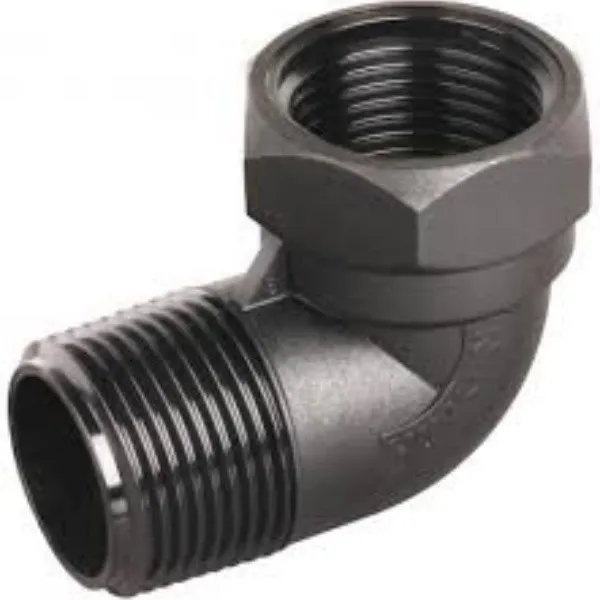

Muž – loket s ženským závitem

Běžný materiál

Uhlíková ocel ASTM A105 / A105N

Nízkoteplotní uhlíková ocel ASTM A350 LF2

Nerezová ocel ASTM A182 F304 & F316

Norma

ASME B16.11

BS3799 řekl:

Povrchová úprava

Olej proti korozi

Elektricky pozinkované

Žárově pozinkováno

Označení

Značka

Velikost

Tlak

Vlákno

Materiál

Norma

Číslo tepla

Balení

Lepenková krabice

Dřevěná krabička

Kvalitní

Vizuální

Opatření

PMI pro SS

Jít / Nejít na měřítko

CZ 10204 3.1 MTC

ASME B16.11 Rozměry závitového kolena

Nominální velikost		Od středu ke konci				Vnější průměr pásu		Tloušťka stěny		Délka závitu
DN	Servery NPS	A				H		Gmin		L 5 min	L 2 min
		Lokty 90 stupňů		Lokty 45 stupňů		H		Gmin
		3000	6000	3000	6000	3000	6000	3000	6000
6	1/8	21	25	17	19	22	25	3.18	6.35	6.4	6.7
8	1/4	25	28	19	22	25	33	3.30	6.60	8.1	10.2
10	3/8	28	33	22	25	33	38	3.51	6.98	9.1	10.4
15	1/2	33	39	25	28	38	46	4.09	8.15	10.9	13.6
20	3/4	38	44	28	33	46	56	4.32	8.53	12.7	13.9
25	1	44	51	33	35	56	62	4.98	9.93	14.7	17.3
32	11/4	51	60	35	43	62	75	5.28	10.59	17.0	18.0
40	11/2	60	64	43	44	75	84	5.56	11.07	17.8	18.4
50	2	64	83	44	52	84	102	7.14	12.09	19	19.2
65	21/2	83	95	52	64	102	121	7.65	15.29	23.6	28.9
80	3	95	106	64	79	121	146	8.84	16.64	25.9	30.5
100	4	114	114	79	79	152	152	11.18	18.67	27.7	33

Tabulka hmotnosti kolena s kovaným závitem v kg

JMENOVITÁ VELIKOST		KOLENO SE ZÁVITEM 90 STUPŇŮ			KOLENO SE ZÁVITEM 45 STUPŇŮ
DN	NPS	2000	3000	6000	2000	3000	6000
6	1/8	0.08	0.10	0.18	0.08	0.08	0.14
8	1/4	0.08	0.15	0.33	0.08	0.12	0.27
10	3/8	0.13	0.30	0.48	0.11	0.26	0.49
15	1/2	0.22	0.45	0.72	0.23	0.42	0.69
20	3/4	0.32	0.70	1.29	0.29	0.59	1.12
25	1	0.50	1.21	1.65	0.43	0.96	1.47
32	1-1/4	0.80	1.47	2.70	0.67	1.15	2.65
40	1-1/2	0.93	2.60	3.90	0.82	2.02	3.60
50	2	1.60	3.05	6.05	1.32	2.50	4.60
65	2-1/2	2.95	5.80	9.88	3.30	3.81	7.81
80	3	5.6	8.85	16.4	5.4	6.3	13.1
100	4	10.5	14.9	23.5	9.00	9.80	17.0
