Co jeLoket s dlouhým poloměrem 90 stupňů?

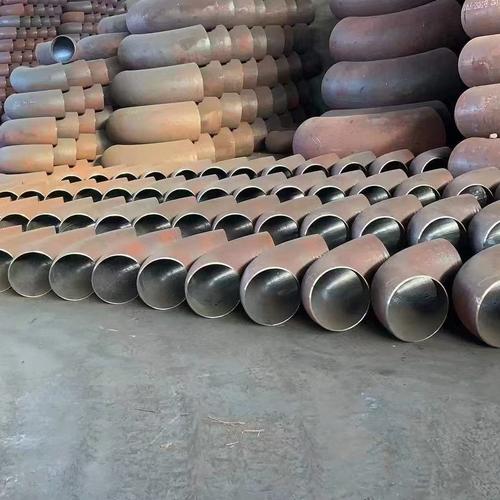

ASTM SA / A403 SA / A 774 WP-S Loket s dlouhým poloměrem 90 stupňůje běžná potrubní tvarovka široce používaná v různých systémech potrubí pro kapaliny. Jeho primární funkcí je umožnit Změna směru o 90 stupňův potrubí při zajištění hladkého proudění tekutiny.
Koleno s dlouhým poloměrem obvykle označuje loket s poloměr ohybu rovný nebo větší než 1,5násobek průměru trubky. Tento design pomáhásnížit odpor tekutinpři změnách směru, čímž se zlepší účinnost potrubního systému.
Specifikace
| Materiál | Nerezová ocel ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 316/316L, 316/316L, DIN3 DIN3 DIN1, 1.4. 1.4401, DIN 1.4404 |
| Dimenze | ANSI B16.9, ANSI B16.28, MSS-SP-43 Typ A, MSS-SP-43 Typ B, JIS B2312, JIS B2313 |
| Tloušťka | Rozpis 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS atd. |
| Velikost | 1/2 palce – 48 palců (U větších potrubních tvarovek je obvykle vyžadován přizpůsobený design a výroba) |
Výrobní proces
Běžná výrobní metoda na zakázkukolena z nerezové oceli 90 stupňůjetváření tlakem za tepla:
Řezání:
Polotovary trubek z nerezové oceli se řežou na vypočítané délky.
Topení:
Polotovar trubky se lokálně zahřeje na teplota tvarování plastu (nad 1000 stupňů)pomocístředně-frekvenční indukční ohřívací pec.
Tlačení:
Nahydraulický tlačný strojzahřátý polotovar je tvarován do tvaru 90 stupňový tvarpomocí speciálně navrženýchohýbací matriceatrny. Tento proces zajišťujerovnoměrná tloušťka stěnyavynikající proudění.
Tepelné zpracování:
Pro nerezovou ocel, rozpouštěcím žíhánímje kritický. Loket se znovu zahřeje na 1050-1100 stupňůa rychle se ochladí naodstranit vnitřní stresaobnovit odolnost proti korozi.
Zpracování-příspěvku:
Koneczkosení, rozměrová kontrola, povrchová úprava (napřpasivace moření, leštění) a provádí se výstupní kontrola kvality.
Prodám koleno GNEE s dlouhým poloměrem 90 stupňů
