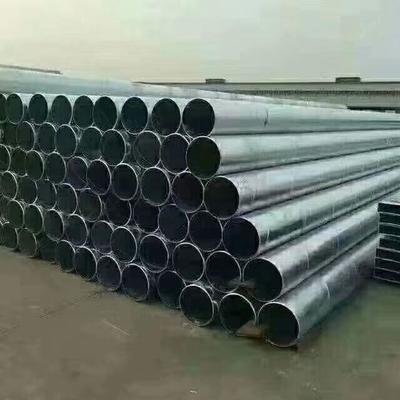

1. Co je ocelová trubka ASTM A671 CA55 třídy 22?
A:Je to aprvotřídní-elektrická{1}}svařovaná trubka z uhlíkové oceli (EFW){1}}fúzní-třídyurčeno proultra{0}}vysokotlaký{1}}servis (hydrostatický test 22 000 psi)akryogenní podmínky(až do-50 stupňů F/-45 stupňů).
"CA55": Specifikuje kontrolované chemické složení (C Méně než nebo rovno 0,30 %, optimalizovaný Si/Mn) s povinnýmCharpyho nárazová zkouškapři nízkých teplotách.
Klíčové vlastnosti:
Rentgenová/ultrazvuková kontrola po celé{0}}délce
Tepelné zpracování po svařování (PWHT)
Soulad sASTM A671pro svařovanou konstrukci
Typické aplikace: Podmořské plynovody, terminály LNG-tlakové sběrače a systémy přepravy vodíku.
2. Jak se třída 22 srovnává s třídou 20/21?
A:
| Parametr | třída 22 | třída 21 | třída 20 |
|---|---|---|---|
| Testovací tlak | 22 000 psi | 21 000 psi | 20 000 psi |
| Tloušťka stěny | Nejtěžší | Středně-těžký | Norma |
| Náklady | Nejvyšší | Vysoký | Střední-vysoká |
| Klíčová výhoda: Třída 22 poskytuje~5% vyšší tlaková kapacitanež třída 21, kritická pro aplikace s extrémně hlubokou vodou-. |
3. Jaké standardy a certifikace platí?
A:
Primární standard: ASTM A671 (poslední revize z roku 2025)
Povinné testy:
Hydrostatický test: 22 000 psi po dobu větší nebo rovnou 10 sekundám
NDT: 100% radiografie (RT) + automatizované ultrazvukové testování (AUT)
Charpy V-zářez: Triplicitní testy při-50 stupňů F/-45 stupňů(absorpce energie minimálně 20 J)
Volitelný: PMI (Positive Material Identification), mapování tvrdosti
4. Kritické požadavky na výrobu a svařování
A:
Proces svařování:
Dvojité-svařování pod tavidlem (DSAW) s přídavným kovem odpovídající základní chemii
Limity oprav svaru: Menší nebo rovné 10 % délky svaru s řádnou dokumentací
Tepelné zpracování:
PWHT při 1100–1200 stupních F (595–650 stupňů) pro úlevu od stresu
Rychlost chlazení Menší nebo rovna 100 stupňům F/hod (55 stupňů/hod)
Rozměrové tolerance:
OD: ±0,7 % (těsnější než nižší třídy)
Tloušťka stěny: +10%/-5%
5. Kde se třída 22 primárně používá?
A:
Ropa a plyn:
Deepwater (>1500 m) koncové koncovky potrubí
Stanice pro hyperbarickou kompresi plynu
Energie:
Nádoby na skladování vodíku další-generace
Pomocné vysokotlaké-systémy jaderné elektrárny
Průmyslový:
Kryogenní pece na krakování etylenu
Reaktory syntézy amoniaku
